あると超便利！クランプメーター

電流を測るとき、通常は回路の一部を切断し、測定をします。少なくとも、プラス、マイナスともに接点に接続している必要があります。電流計やマルチメーターなどがこのタイプですね。

たいしてクランプメーターは、回路を切断したり、接点が必要だったりはしません。

測り方はすごく簡単で、計りたい配線を、クランプセンサではさむだけです。注意事項としては、測定したい線だけをはさむこと。くらいでとても簡単です。

クランプメーターには、負荷電流測定と、漏れ電流測定の2種類があります。上記まで説明した内容は、負荷電流測定タイプの内容で、一般的には、負荷電流測定タイプのものが多いです。漏れ電流タイプの物は数A以下の電流を測定できるタイプのもので、使い方としては、単相2線(プラスとマイナス一本ずつ)であれば、両方の線をクランプセンサーの中央付近ではさむように測定します。

通常2つの線の電流は同じなので2つの線の差はありません。もしここで電流が測定されれば、その値分の電流漏れが発生している事になります。

画像の製品のように、デジタルテスタ機能や、温度測定が可能なタイプもあります。温度測定は、例えばエアコンの吹き出し口から出てくる風の温度を測ったりと、とても便利です。



クランプメーターの利用ケース

機種にもよりますが、クランプメーターは以下の測定が可能です。

大口径と大電流の測定方法

大きな容量の電流(変電設備に近い部位や、ブレーカー付近)を破壊りたい場合に利用。

  • ロータリースイッチを~Aにセットします。
  • 測定したいコードをはさみ測定数値を確認します。



交流電圧測定

交流電圧を測定します。

  • ロータリースイッチを~Vにセットします。
  • 測りたい部位にテストリードをあてて計測値を測定します。



直流電圧測定

  • ロータリースイッチを‥Vにセットします。
  • 測りたい部位にテストリードをあてて計測値を測定します。



抵抗測定

  • ロータリースイッチをΩにセットします。
  • 測りたい部位にテストリードをあてて計測値を測定します。



導通チェック

  • ロータリースイッチを↔にセットします。
  • 測りたい部位にテストリードをあててブザー音で導通を確認します



電気の基礎知識

クランプメーターでどんな測定ができるか？を書いてきたわけですが、そもそも、交流って何？直流って何？という疑問がるかもしれません。ここでは簡単にケース出しをして整理してみたいと思います。



直流と交流

電気の流れ方には、「直流（ちょくりゅう）」と「交流（こうりゅう）」の2種類があります。皆さんが理科の時に、豆電球を使ってテストしたのは直流になります。家庭用コンセントは交流です。



直流

直流は、電気が導線の中を流れるとき、流れる向きや大きさ「電流」、「電圧」が変化しない電気の流れ方の事で、電池に豆電球をつないで光らせたときに流れている電気は、直流です。電気は常に一方通行で変化しません。＋からー方向へ電気が流れます。



交流

交流は、電気の流れる向きや大きさ、「電流」、「電圧」が周期的に変化している流れ方で、一定のリズムで電気が向きを交互に変えながら電気が流れます。

家庭で利用する電気(コンセント)は、すべて交流です。
コンセントから流れる電気は、常に行ったり来たりをくり返しています。



いかがでしょうか？整理すると簡単ですよね。簡単に言うと、＋(プラス)と-（マイナス)を意識するかどうかです。乾電池は入れる方向があって逆に入れると動かないですよね。これは電気の流れる方向が一方こうだからです。一方、家庭用コンセントには、プラスとマイナスが無いですよね？プラグをどちらの向きにさしても使えます。これが、交流の証拠です。



抵抗値とは？

電気抵抗とは、電気（電子）の流れの流れにくさの事で、
単位：Ω（オーム）、記号：Ｒであらわされます。

抵抗は、素材によって異なります簡単にいうと電気を流しやすい物質と流しにくい物質があるという事です。

例えば、電気を流す。と言ったら何を思いだしますか？普通鉄ですよね？そしてなるべく抵抗の少ないものを利用したいです。送電線や、電源コードを思い浮かべてください。。。何で出来てましたっけ？鉄とはいってもいろいろありますが、電源コードなどは基本的に銅線で出来ています。銅で出来ている。という事です。

銅=電機が流れやすい素材。という事ですね。

実は銀のほうがより電気を流しますが

高価なので使えません。電気を流しやすい素材としては、

  1. 銀
  2. 銅
  3. 金
  4. アルミニウム
  5. 鉄

となっています。

また、物質が同じも、温度・長さ・太さによっも抵抗値(流れにくさ)が変わります。簡単に言うと、温度が低いほうが電気が流れやすいんですね。電気の流れの抵抗は、熱になります。さわると熱くなっているやつですね。ホットプレートや、トースターなどはこの原理を使っています。そしてこの抵抗がメチャクチャ大きいものを絶縁体と言い、電気を通さないものとしてとても重要です。ビニールテープなんかがそれにあたります。



電気回路の部品には、抵抗器という物があります。抵抗器は、電気（電子）の流れを流れにくくする、「部品」で、
電流を制御したり電圧を分ける用途等に使用されます。



なぜ抵抗や抵抗器が必要なの？

これは、使いたい電気製品と、電池で考えるとわかりやすいです。乾電池は1つで1.5Vです。

たとえば、LED懐中電灯を点灯させたいとします。
LED懐中電灯が光るためには、2V必要だとします。



このような場合、乾電池1個 (約1.5V) では電圧が足りないので懐中電灯には電池が2つ必要になります。

ただし、電池2個を直列につないでみると、電圧オーバー (約3V) になり電流が流れすぎてしまうのでそのまま電気を流すと、、、、LED懐中電灯が壊れます



どうしましょう？となった時に、抵抗器の登場です。LEDと乾電池の間に適当な大きさの抵抗器をつないでみると適度な明るさでLEDが発光し、LED懐中電灯がうまく動作するようになります。このように、電流の流れを制限することで、電気回路をスムーズに動作させるはたらきをもっているのが抵抗器で、電気回路に欠かせない部品！というわけですね。

このように抵抗(絶縁)には大きな役割があります。上記の例はとても簡単な例ですが立派な回線図と回線設計になります。抵抗が大きかったり小さかったりすると、先ほどの例のように、、、最悪LEDが壊れますし、LEDの点灯不良。。。暗くしかつかない。などが起こってしまします。

実際に家の中でも、電球を変えてもすぐに球切れを起こす。なんかくらい。。などがあった時に原因を調べたくなりますよね？回線設計上の仕様と同じように動いているかを確認するのに抵抗値測定は必要なんですね。



基礎知識のご紹介が長くなりましたが、今回ご紹介したい商品が、「Proster デジタル クランプメータ」になります。



Proster デジタル クランプメータ

Proster デジタル クランプメーター 6000カウント オードレンジ NCV TRMS AC電圧 DC電圧 AC電流 抵抗 周波数 二極管 Hz 測定 電熱対 テストリード アリゲータークリップ付き18ヶ月保証付き

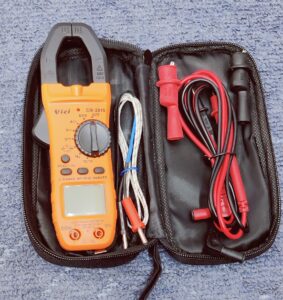

この価格帯でDC電流が計測できるのがおすすめのポイントです。利用方法も簡単。温度の計測まで出来る優れものです。本体、配線が綺麗におさまるポーチに入った状態で配送されてきます。使い勝手もいいですしポーチに収まっていますので関連パーツがなくなってしまった。という事もありません。



測定範囲

  • DCV：600mV / 6V / 60V / 600V ±（0.5％+ 3）
  • ACV：600mV / 6V / 60V / 600V ±（0.8％+ 5）
  • DCA：0-800A ±（2.0％+ 30）
  • ACA：0-800A ±（2.0％+ 30）
  • 抵抗：600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ ±（0.8％+ 3）
  • 静電容量：60nF / 600nF / 6uF / 60uF / 600uF / 6000uF ±（3.5％+ 20）
  • 周波数：10Hz / 100Hz / 1kHz / 10kHz / 100kHz / 1MHz / 20MHz ±（0.1％+ 3）
  • 温度：（-40〜1000）℃/（0〜1832）℉ ±（1.0％+ 5）



基本仕様

  • メーターの色：オレンジとブラック
  • 最大読数：6000
  • クランプオープン：28mm
  • 給電バッテリー：3V（2 *単4電池）
  • 計量重量：約200g（バッテリー含む）
  • メーターサイズ：210×110×45mm
  • 標準アクセサリ：テストリード、バッテリ、マニュアル、温度プローブ、ワニ口クリップ



お子さんが利用するのに最適な4つの機能！

  • 3レベルボリュームリミッターワイヤードキッズヘッドフォン安全なボリューム
  • マイク内蔵のインラインボリュームコントロール
  • 折りたたみ可能で耐久性のあるデザイン
  • 共有ジャック



この価格帯で、AC,DCが計測できるのは珍しいです。



ブランド名 Proster
品番 PSTKL
商品の個数 1





商品ページ





まとめ


いかがだったでしょうか？デジタルメーターをお使いの方も多いかと思いますが、クランプメーターのほうが多用途でお値段もたいして変わりません。ご家庭で1台あると便利だと思いますし、DIYをやられる方なら1台持っておいても損は無いと思います。


デジタルメーターも同じですが、仕様がわからない場合、計測単位は(ダイヤルの合わせる位置)大きい設定にして計ってください。測定値以上の大きな電流が流れると、メーター内部のヒューズが飛んで、メーターが使えなくなってしまいます。ご注意くださいね！
